Тепловой контроль

  • Точность и достоверность результатов
  • Передовое оборудование
  • Выезд на объекты в удобное время
Тепловой контроль
Оставьте заявку на консультацию

Тепловой контроль (ТК) — это эффективный инструмент щадящей диагностики, основанный на принципе преобразования инфракрасного излучения в видимый спектр при помощи специального оборудования. Такой процесс становится возможным благодаря зависимости скорости химических реакций от температурных показателей.

ТК помогает определить структурные изменения в материалах и конструкциях, скопления которых могут позже стать причиной функциональных сбоев и аварий. Неоднородность теплового поля, обусловленная пространственно-временным распределением температур, используется в качестве индикатора технического состояния контролируемых объектов в области теплоэнергетики, строительства и других отраслях промышленности.

В России заинтересованность в применении этого метода увеличилась вместе с принятием Федерального закона № 261-ФЗ, направленного на энергоаудит и экономию энергоресурсов. Его положениями определяется, что ТК является базовым методом проверки фактического состояния промышленных объектов.

Способы выявления дефектов

Основной источник информации при тепловом неразрушающем контроле — температурное поле проверяемой поверхности, отражающее процессы теплопередачи. Их характеристики зависят от наличия внутренних и наружных повреждений:

  • Пористости;
  • Трещин;
  • Пустот;
  • Литейных дефектов (несплошностей, скрытых раковин);
  • Инородных включений;
  • Локальных перегревов;
  • Отклонений физических параметров от нормативов.

Основанный на взаимодействии теплового поля объекта с чувствительными термодинамическими элементами, ТК позволяет выявлять разрушения на поверхностях, разделяющих тепло и холод:

  • Стен и кровли строений;
  • Корпуса холодильников;
  • Функционирующих двигателей;
  • Прочих объектов с переходными тепловыми процессами.

К преимуществам метода неразрушающего контроля относят дистанционность, универсальность, точность исследования, оперативная обработка данных и возможность комбинирования с другими разновидностями НК.

Разновидности теплового контроля

Основные положения ГОСТ 56511–2015 регулируют применение тепловых методов. С их помощью отслеживают теплопроводность, температурный режим и выполняют расчёт тепловых потоков объекта. Условно методы можно разделить на два вида: активный и пассивный неразрушающего контроль.

Пассивная разновидность не требует внешнего термического воздействия, поскольку тепловое поле в контролируемом объекте возникает при его производстве или эксплуатации. Это один из популярных методов ТК, широко применяющихся в различных промышленных отраслях.

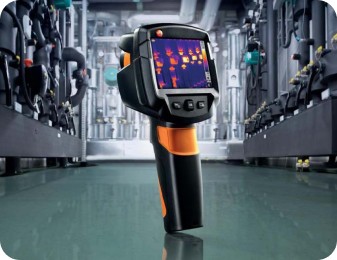

Разновидность теплового контроля

Он предусматривает контактное и бесконтактное измерение показателей без приостановки и прекращения использования объекта производства. Неконтактный пассивный контроль базируется на замере излучения в инфракрасном спектре, состав и энергия которого зависят только от температуры. Его объектами чаще всего становятся:

  • Строительные конструкции;
  • Функционирующие электроприборы и устройства;
  • Продукция радиоэлектроники;
  • Металлургическое и энергетическое оборудование.

Активный метод применяется в отношении объектов, которые во время эксплуатации выделяют тепловое излучение, недостаточное для проведения ТК. Чаще всего это предметы искусства и многослойные композитные материалы, проверка которых требует их нагрева посредством наружных источников.

Мероприятия ТК регламентируются положениями РД-13-04-2006. Они проводятся сертифицированными экспертами аттестованных лабораторий, которые отслеживают тепловой режим проверяемого объекта. ТК выполняется по следующей схеме:

  1. Ознакомление с местом дислокации объекта, анализ его метрологических показателей и выявление факторов возможного негативного влияния на результаты контроля;
  2. Исследование внутренних технологических параметров проверяемого объекта;
  3. Визуальный осмотр состояния поверхности в целях обнаружения зон с различными коэффициентами излучения;
  4. Определение наиболее подходящих условий для термографии и фотосъемки объекта;
  5. Проверка работы и настройка средств ТК в соответствии с ТУ и действующими нормативами;
  6. Определение температур в предварительно намеченных контролируемых зонах с одновременной фиксацией влажности внешней и внутренней среды, дистанции между оборудованием и объектом;
  7. Выполнение расчетов, обработка и анализ полученных результатов с дальнейшим составлением форм протокола ТК.

Комбинирование разновидностей теплового контроля качества с другими щадящими методами и технологиями допускается в целях получения результатов максимальной точности.

Используемые устройства

Приборы, применяемые при ТК, делятся на два вида:

  • Контактные;
  • Бесконтактные.

К первой группе относятся жидкостные и манометрические термометры, термоэлектрические преобразователи, высокочувствительные термисторы, термокарандаши и прочее.

Среди бесконтактных приборов, включающих в себя квантовые счетчики и радиационные пирометры, наиболее востребованы:

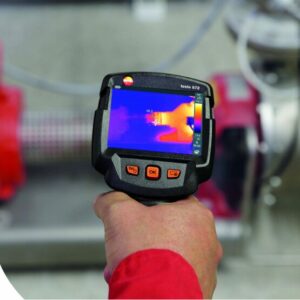

  • Тепловизоры. Устройства предназначены для мониторинга разнородностей теплового поля на проверяемых объектах. Они отображаются на мониторе в виде цветовых пятен с определёнными оттенками для конкретных температур. Этот оптимальный инструмент, который может быть измерительным или наблюдательным, ускоренно и достоверно обнаруживает точки чрезмерного нагрева;
  • Пирометры или инфракрасные термометры. Дистанционные устройства бесконтактного действия измеряют мощность теплового излучения в инфракрасном и видимом диапазоне света. Используются в местах с затрудненным доступом и повышенными температурами;
  • Информационные логгеры. Портативное водонепроницаемое устройство с дисплеем и картой памяти фиксируют температуру и влажность;
  • Измерители плотности тепловых потоков, проходящих через ограждающие конструкции, определяемые ГОСТ 25380.  Они активно используются при возведении и последующей эксплуатации зданий для определения внутренних и наружных температур, а также термического сопротивления проверяемого объекта.

Полученные в ходе исследования данные переносятся на ПК для последующей автоматической обработки, формирования отчетов и архивации.

Федотов Евгений - Руководитель отдела экспертизы промышленной безопасности

Федотов Евгений

Руководитель отдела экспертизы промышленной безопасности
Отправьте заявку для заказа исследования тепловым методом контроля
