Испытания измерительных видеосистем на НПФ “Уран”
21 марта наши инженеры по метрологии посетили Научно-производственную фирму «УРАН» в Санкт-Петербурге, которая с 1996 года занимается модернизацией измерительного оборудования и активно сотрудничает с мировыми производителями высокоточной измерительной техники для линейно-угловых измерений.

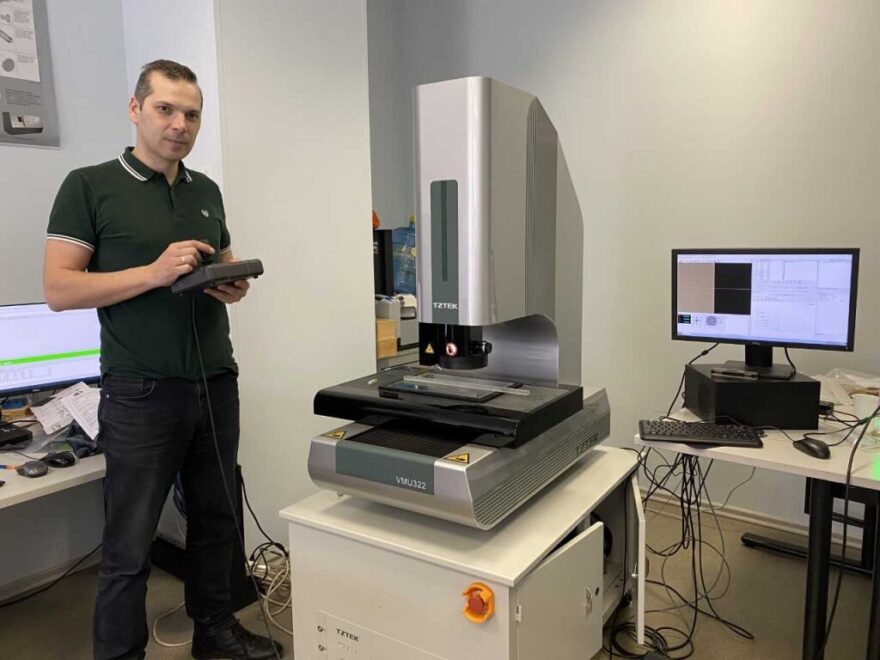

Наши эксперты проводили испытания средств измерений в целях утверждения их типа. Объектами работ были измерительные видеосистемы TzTek, по-другому – видеоизмерительные микроскопы. Данные СИ применяется для линейно-угловых измерений различных деталей в области машиностроения, приборостроения, в металлообработке, микроэлектронике и медицине.
Измерительные видеосистемы крупнейшего китайского производителя включают в себя шесть серий, отличающихся органами управления, диапазонами и точностью измерений.
Приборы имеют консольную конструкцию, основными элементами которой являются гранитное основание, на которое установлены подвижный предметный столик с нижним осветителем, и вертикальная колонна с подвижной оптико-электронной системой, включающей в себя видеоизмерительный блок и верхний осветитель.
Принцип действия приборов основан на считывании с электронных измерительных шкал осей X, Y значений перемещений подвижного предметного стола и с измерительной шкалы оси Z значений перемещений видеоизмерительного блока при использовании технологии оптического и цифрового проецирования увеличенных изображений объекта, расположенного на измерительном столе в проходящем или отраженном свете. При измерениях по оси Z предусмотрена функция помощи при фокусировке. При необходимости, для измерений по оси Z приборы могут быть оснащены контактным датчиком.
“Эти приборы работают под управлением персонального компьютера, измерения на них проводятся в ручном и автоматическом режимах. В результате проведенных испытаний подтверждены метрологические и технические характеристики, заявленные производителем данных средств измерений”, — отметил Кирилл Ревин, ведущий инженер по метрологии ЛОЕИ Метрология, осуществляющий работы на выезде.
Технология машинного зрения является основным направлением ЗАО НПФ «Уран». Она легла в основу создания комплексов по высокоточному контролю печатных плат, полупроводниковых пластин, фотоэлементов для солнечных батарей, компонентов микроэлектроники и другой продукции.
НПФ «Уран» много лет занимается не только поставкой высокоточного измерительного оборудования, но и обучением работы на нем, а также техническим обслуживанием и ремонтом.
Пресс-центр компании СЕРКОНС.
